Електронний лічильник електроенергії NIK 2303 ARP3.1000.MC.11 (Дніпро) призначений для вимірювання активної та реактивної енергії в трифазних трипровідних і чотирипровідних колах змінного струму, з безпосереднім підключенням за напругою «3х220/380 В» і струмом «5(120) А». Лічильник NIK 2303 ARP3.1000.MC.11 (Дніпро) використовується для вимірювання активної та реактивної енергії в прямому напрямку, а також індикації та реєстрації активної і реактивної потужності, коефіцієнта потужності, середньоквадратичного значення напруги і сили струму, кута зсуву фаз. NIK 2303 ARP3.1000.MC.11 (Дніпро) застосовується в побутовій і промисловій сфері людської діяльності.

Вимірювання активної та реактивної електричної енергії в лічильнику NIK 2303 ARP3.1000.MC.11 здійснюється методом аналого-цифрового перетворення електричних сигналів від первинних вимірювальних перетворювачів сили струму і напруги, на вхід вбудованого аналого-цифрового перетворювача мікроконтролера, який перетворює сигнали в послідовність цифрових відліків. Вбудована програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності, коефіцієнта потужності за кожною фазою, і значення активної і реактивної енергії.

Режим роботи однотарифного лічильника NIK 2303 ARP3.1000.MC.11 додатково відображається на двох індикаторах функціонування лицьової панелі «8000 imp/(kW∙h)» і «8000 imp/(kvar∙h)», які формують світлові імпульси частотою, пропорційної споживаної електроенергії. Також на лицьовій панелі розташована кнопка «Перегляд», призначена для перемикання між вимірюваними та обчисленими величинами, які відображаються на РКІ-дисплеї приладу обліку. Мікроконтролер NIK 2303 ARP3.1000.MC.11 управляє всіма внутрішніми і зовнішніми пристроями лічильника.

Для зберігання даних в лічильнику NIK 2303 ARP3.1000.MC.11 використовується енергонезалежна пам'ять. В пам'яті зберігаються виміряні значення електроенергії і параметри лічильника. Дані в пам'яті NIK 2303 ARP3.1000.MC.11, при відсутності напруги на затискачах приладу, можуть зберігатися не менше 20 років.

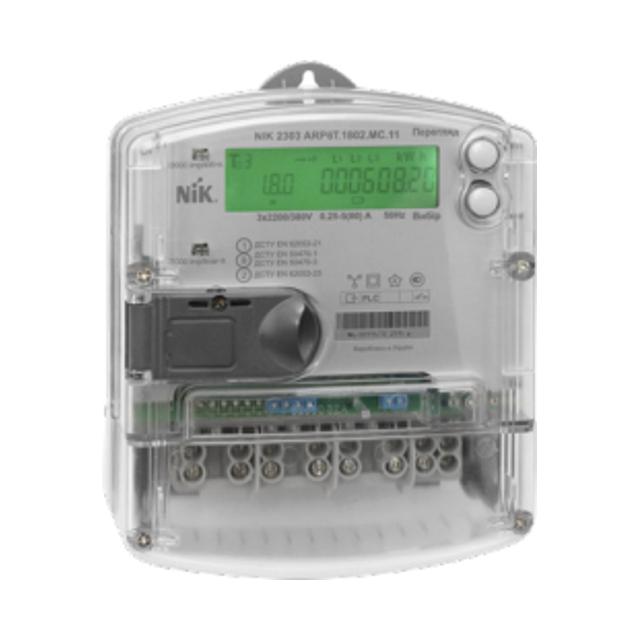

Електролічильник NIK 2303 ARP3.1000.MC.11 виконаний в пластмасовому корпусі, що складається з цоколя, в який встановлюються друкована плата, затискна плата з трансформаторами струму і прозорий кожух. Затискна плата закривається кришкою. Цоколь і кожух з'єднується трьома пломбованими гвинтами. Для кріплення NIK 2303 ARP3.1000.MC.11 в точці обліку є спеціальний кронштейн, а при установці на DIN-рейку, кронштейн не використовується. Конструкція приладу обліку NIK 2303 ARP3.1000.MC.11 забезпечує його захист від впливу постійного і змінного магнітного поля підвищеної інтенсивності. Ланцюги струму і напруги з'єднуються зовнішніми перемичками, які встановлюються на підприємстві-виробнику.

Клас точності для активної енергії за ДСТУ EN 62053-21, ДСТУ EN 62052-111,0
Клас точності для активної енергії за ДСТУ IEC 50470-1, ДСТУ EN 50470-3B
Клас точності для реактивної енергії за ДСТУ EN 62053-232,0
Номінальна напруга Uн3×220/380 В
Допустимі відхилення напруги від Uнвід -20 до +15%
Початкова сила струму Ist0,0125 А
Мінімальна сила струму Imin0,25 А
Перехідна сила струму Itr0,5 А
Номінальна сила струму In5 А
Максимальна сила струму Iмакс120 А
Номінальна частота50 Гц
Чутливість:
при вимірюванні активної енергії
при вимірюванні реактивної енергії

12,5 мА
15,6 мА
Споживана потужність:
в колах напруги
в колах струму (I=Iном)

не більше 10 ВА (2 Вт)
не більше 0,05 ВА
Кількість розрядів РКІ для відображення основної інформації6+2
Кількість розрядів РКІ для відображення довідкової інформації8
Кількість тарифів1
Кількість напрямків вимірювання активної енергії1
Постійна лічильника8000 імп/(кВт∙год)
Міжповірочний інтервал10 років
Діапазон температури:
робочий
зберігання

від -40 до +70°С
від -40 до +70°С
Відносна вологість при 30°Сне більше 95%
Ступінь захистуIP54
Клас зовнішніх механічних умовМ2
Клас зовнішніх електромагнітних умовЕ2
Габаритні розмірине більше 224×181×92 мм
Масане більше 2,3 кг
Показники надійності:
середній термін служби до першого капітального ремонту
середнє напрацювання на відмову, з урахуванням технічного обслуговування

не менше 24 років
не менше 200 000 годин
